张家港市都灵机械责任有限公司

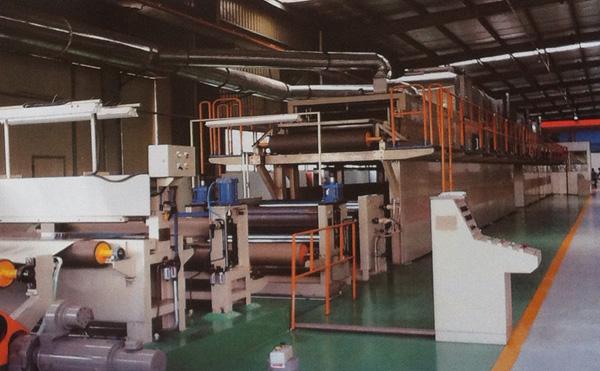

铝卷涂装烤漆生产线

功能说明

（a）铝合金卷片经由表面化成处理做成多孔状膜层,使用连续式滚涂方式往其膜层上滚涂各种色彩制涂料，经由烘烤变得亮照高雅或效果之涂膜铝卷片。本改备在功能上可达色差之均一性，涂膜膜层之公差确保在3um以内，涂料之使用率在96%以上。

（b）铝卷放置于送卷机上，（c）经由张力比例自动控制系统及张力滚轮组传送可以稳定有效送卷到精密涂装机上进行滚涂作业。

（d）精密涂装机采用逆转式滚涂法，（e）可以精密均匀的将涂料转涂在铝卷片表面上。其滚涂轮采用高强度钢管。

（f）经研磨镀硬铬后，（g）再精密研磨，

（h）其表面精度在0.03mm以内，

（i）直筒度0.005mm以内。

（j）烘烤炉采川最新S.C.R.可控硅电力输出，

（k）发热体为电阻鳍片不（l）锈钢发热体，(m)更配合PID自动演算程序温控器，(n)不（o）但可精密控制温差且有效节约电能输出。

（p）采用油压式自动追踪校边装置，（q）可确保铝卷收集时，（r）边缘之齐边不（s）超出±2.0mm以内。

（t）铝卷片经由可调之定速驱动滚轮及转距自动比例控制之收卷，（u）可确保铝卷片之涂装烤漆线速度之稳定及收卷之进度。

组成部分

1-16 张力自动比例控制式送卷

1-17接片机

1-18滚涂型精密涂装机

1-19热风循环烤漆炉

1-20冷却装

1-21冷却滚轮组

1-22定速驱动滚轮组

1-23油压自动此例追踪校边装置

1-24转距自动比例控钊式收卷机

1-25电热电力输出控制箱

1-26温度控制及操作电气箱

1-27涂料调配搅拌供给装置
